刻印の種類 - 方式別メリットと選び方
はじめに
製造現場で使われる「刻印」は、方式によって“得意”が異なります。
ここでは、当社の主力である打刻式(ドットピン)刻印(電磁ペン/エアペン/マルチペン)およびレーザー刻印の違いを整理し、選定のポイントをまとめます。
打刻式(ドットピン)刻印 - 現場で強い“機械的マーキング”

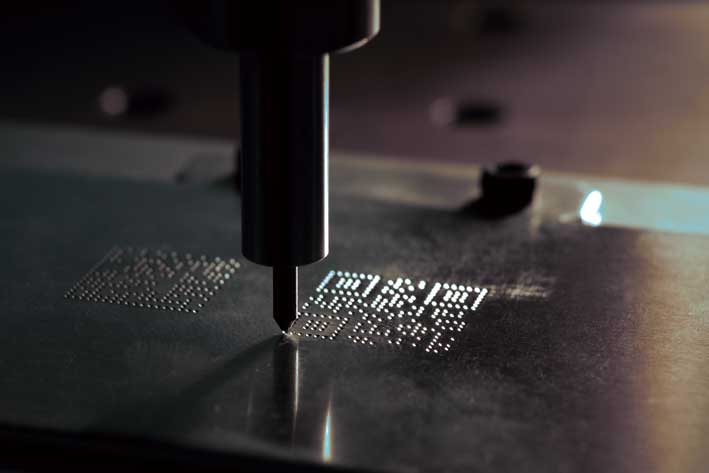

電磁ペンは、スタイラスを電磁力で振動させ、微小な点を連続して対象物に刻み付けることで、文字・2Dコードを描画します。エア源が不要で、立ち上がりが速く、持ち運んで使用するのにも、生産ラインに組み込んで使用するのにも向いています。
エアペンは、圧縮空気でスタイラスを振動させます。深い刻印や広い範囲の刻印を得意とします。
マルチペンは、複数本のスタイラスを同時制御します。刻印速度が速く、サイクルタイムを短縮できます。厳しいタクト要件にも対応できます。
レーザー刻印 - 非接触で微細・クリーン
レーザー刻印機は、刻印対象物に非接触で刻印できます。微細な表現に優れ、樹脂から金属まで広く対応しています。また、刻印の際に粉じんが出にくく、刻印対象物を固定する治具もシンプルで済みます。

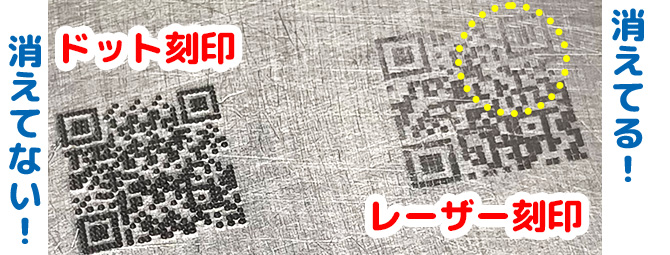

一方、刻印のコントラストは刻印対象物の材質によって異なります。また、刻印の深さは打刻式に劣ります。
どう選ぶ? - 方式×用途の考え方
刻印深さ・耐久性を最優先(鋳物/ショット処理後も刻印が残るようにしたい):
⇒打刻式刻印・エアペンおよびマルチペン
現場即応・可搬性(大物ワーク/設備工事を避けたい):
⇒打刻式刻印・電磁ペン
微細表示・加工レス(外観部品/微小文字):
⇒レーザー刻印
タクト短縮(高速でマーキング):
⇒打刻式刻印・マルチペン
まとめ
刻印の“正解”はワーク材質・表示サイズ・必要深さ・タクトで決まります。迷ったら、テスト刻印で条件を詰めるのが近道です。適した刻印方式・機種の選定は、当社技術スタッフがサポートします。
